在現代化的工業與建筑配電系統中,母線槽作為一種高效、安全、靈活的輸配電設備,已廣泛應用于數據中心、工業廠房、商業綜合體、軌道交通等領域。對于機電工程師而言,深入理解母線槽的分類與科學選型,是確保電力系統安全、可靠、經濟運行的關鍵環節。
一、母線槽的主要分類
母線槽可根據其絕緣方式、結構形式、使用環境及功能特性進行系統分類。
- 按絕緣方式分類
- 空氣絕緣母線槽: 依靠空氣間隙和絕緣支撐件進行絕緣。結構相對簡單,成本較低,散熱性能好,但防護等級(IP)通常不高,多用于干燥、潔凈的室內環境。
- 密集絕緣母線槽: 采用高性能的絕緣材料(如聚酯薄膜、杜邦紙等)緊密包裹導電排,并通過緊密組裝實現絕緣。其結構緊湊,阻抗低,散熱性能優良,防護等級高(可達IP54及以上),是目前市場上的主流產品,適用于大多數室內場合。
- 按結構形式分類
- 密集型母線槽: 如上所述,導電排被絕緣材料緊密包裹后,相鄰相線及相線與外殼之間緊密貼合,無可見空氣間隙。特點是載流量大、動熱穩定性好、體積小。
- 空氣型母線槽: 導電排之間及與外殼之間留有較大間隙,主要依靠空氣絕緣。母線間需用絕緣塊支撐和隔離,體積相對較大。
- 耐火母線槽: 專門設計用于消防設備的供電線路(如消防水泵、排煙風機、應急照明等)。其絕緣層及外殼采用特殊耐火材料,能在規定時間(如90分鐘、120分鐘、180分鐘)內,在火焰高溫下維持電路完整性,保證消防電力供應。
- 防火母線槽: 通常指具有一定阻燃性能,能阻止火焰蔓延的母線槽,但其耐火時限和性能要求一般低于專門的耐火母線槽。
- 按使用環境與功能分類
- 室內型與室外型: 室外型需具備更高的防護等級(防塵防水)、耐紫外線、耐腐蝕等特性。
- 照明母線槽: 專為照明配電設計,通常電流等級較小,安裝靈活便捷。
- 滑觸式母線槽: 用于為移動設備(如行車、起重機、自動化生產線)供電,通過集電器(電刷)在導電排上滑動取電。
二、母線槽的選型關鍵要素分析
科學選型需綜合考慮技術參數、應用場景和經濟性,主要遵循以下步驟:
- 確定額定電流與電壓等級
- 根據配電系統的計算負荷電流,選擇母線槽的額定電流,并預留合理的擴容裕量(通常為10%-20%)。
- 明確系統的額定工作電壓和絕緣電壓等級。
- 評估短路耐受能力
- 查閱系統短路電流計算報告,確保所選母線槽的額定短時耐受電流(Icw)和額定峰值耐受電流(Ipk)大于安裝點的預期短路電流。這是保障系統動穩定性的核心。
- 考量安裝環境與防護要求
- 環境條件: 室內/室外、環境溫度、濕度、腐蝕性、粉塵等。
- 防護等級(IP代碼): 普通干燥室內可選IP30~IP40;有凝露或輕微粉塵處需IP54;戶外或潮濕多塵環境需IP65或更高。
- 防火要求: 消防配電回路必須選用通過國家認證的耐火母線槽,并明確其燃燒性能和耐火時間。
- 關注結構設計與連接方式
- 結構: 密集型因其優越性能已成為首選。對于大電流(如4000A以上)或特殊散熱要求的場合,可考慮空氣絕緣或特殊散熱結構的母線槽。
- 連接器: 連接器的可靠性直接決定系統整體性能。應選擇接觸電阻小、溫升低、鎖緊力可靠、便于安裝和維護的插接式或螺栓連接式連接器。
- 核算電壓降與散熱
- 對于長距離輸電,需校核在滿負荷下的線路電壓降是否在允許范圍內(通常要求末端壓降不大于5%)。
- 良好的散熱設計能降低溫升,提高載流能力,延長絕緣壽命。需關注母線槽的散熱結構及安裝空間的通風情況。
- 品牌、標準與成本
- 選擇符合國家標準(GB)或國際標準(IEC)的知名品牌產品,確保質量與售后服務。
- 進行全生命周期成本分析,綜合考慮初次采購成本、安裝成本、運行能耗(與阻抗和溫升相關)及維護成本。
三、與配電開關控制設備的協同配合

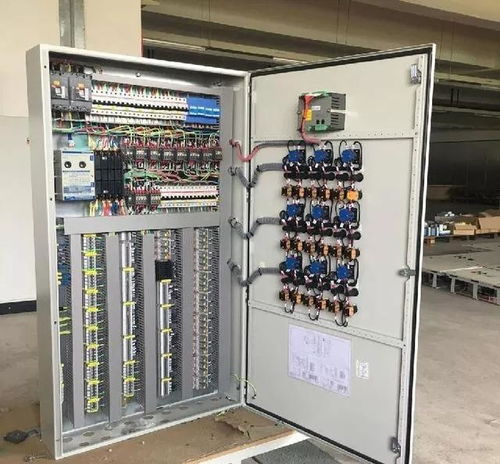

母線槽作為主干輸電通道,需與斷路器、熔斷器、隔離開關、接觸器等配電開關控制設備無縫銜接、協同保護。
- 保護配合: 母線槽的進線端必須設置合適的保護電器(如框架斷路器),其脫扣特性應與母線槽的短時耐受能力相匹配,確保在短路故障時能及時、有選擇性地切斷故障,保護母線槽不受損。

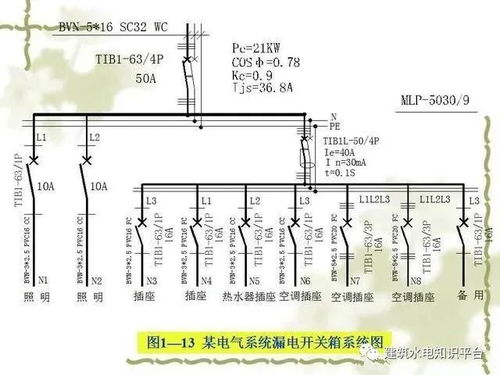

- 出線分配: 通過母線槽插接箱,可以靈活地引出分支回路,每個分支回路都應配置獨立的保護開關(如塑殼斷路器、微型斷路器),實現對下游負載的過載和短路保護。
- 監控與智能化: 現代智能母線槽可集成溫度傳感器、電流傳感器等,將運行數據上傳至監控系統,與智能斷路器聯動,實現配電系統的數字化監控與預防性維護。
****,母線槽的選型是一項系統性的技術決策。機電工程師必須從系統全局出發,精準把握負載特性、環境條件、安全標準與經濟指標,選擇合適的母線槽類型與規格,并確保其與上下游開關控制設備形成協調統一的保護體系,從而構建安全、可靠、高效、智能的現代化配電網絡。
